cnc drehmaschinen

dz 40 cnc

Arbeitsbereich   AR ARY AG AGY
Drehdurchmesser, max. mm 180 180 180 180
Verfahrweg Z mm 350 350 350 350
Verfahrweg X mm 200 200 200 200
Hauptantrieb - Ausführung
Drehzahlbereich min-1 6,300 6,300 6,300 6,300
Antriebsleistung kW 11.6 11.6 11.6 11.6
Drehmoment an der Hauptspindel 60% ED Nm 65 65 65 65
Hauptspindel
Spindelkopf DIN 55026 (DIN ISO 702-1) Gr. 5 5 5 5
Futtergröße mm 160 160 160 160
Materialdurchlass im Zug-/Druckrohr mm 42 42 42 42
Vorschubantrieb
Vorschubkraft X/Z/Q daN 270 270 270 270
Eilgangsgeschwindigkeit X/Z/Q m/mm 30/30/20 30/30/20 30/30/20 30/30/20
Reitstock
Aufnahme der Körnerspitze MK 4 4 - -
Anstellkraft max. daN 270 270 - -
Gegenspindel - Ausführung
Spindelkopf DIN 55026 (DIN ISO 702-1) Gr. - - 4 4
Futtergröße mm - - 130 130
Materialdurchlass im Zug-/Druckrohr Gegenspindel mm - - 32 32
Drehzahlbereich Gegenspindel min-1 - - 8,000 8,000
Antriebsleistung Gegenspindel kW - - 11.6 11.6
Drehmoment 60% ED Nm - - 65 65
Werkzeugrevolver
Anzahl der Werkzeuge nicht angetrieben/angetrieben   16/16 16/16 16/16 16/16
Schaftdurchmesser DIN 69880 mm 25 25 25 25
Werkzeughalter-Schaftquerschnitt mm 16 x 16 16 x 16 16 x 16 16 x 16
Antriebsleistung 100% ED kW 4.5 4.5 4.5 4.5
Werkzeugrevolver mit Y-Achse
Verfahrweg Y mm - +/- 25 - +/- 25
Steuerung
  Sinumerik 840 D SL 840 D SL 840 D SL 840 D SL

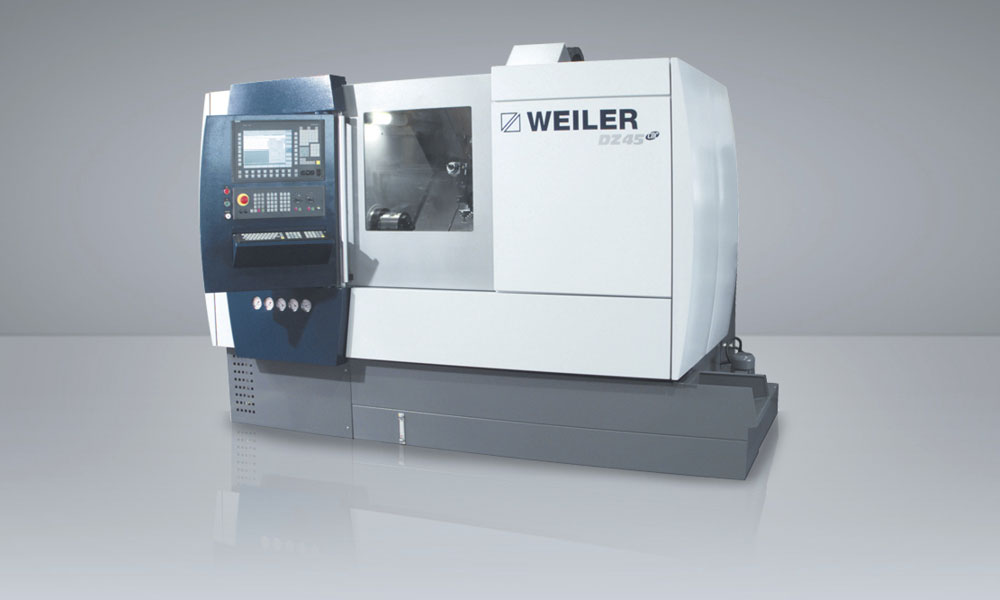

dz45 cnc

rbeitsbereich   AR ARY AG AGY
Drehdurchmesser, max. mm 240 240 240 240
Verfahrweg Z mm 530 530 530 530
Verfahrweg X mm 207.5 205 205 205
Hauptantrieb - Ausführung
Drehzahlbereich min-1 6,000 6,000 6,000 6,000
Antriebsleistung kW 21.5 21.5 21.5 21.5
Drehmoment an der Hauptspindel 60% ED Nm 128 128 128 128
Hauptspindel
Spindelkopf DIN 55026 (DIN ISO 702-1) Gr. 5 5 5 5
Futtergröße mm 160 160 160 160
Materialdurchlass im Zug-/Druckrohr mm 42 42 42 42
Vorschubantrieb
Vorschubkraft X/Z/Q daN 530 530 530 530
Eilgangsgeschwindigkeit X/Z/Q m/mm 30/30/30 30/30/30 30/30/30 30/30/30
Reitstock
Aufnahme der Körnerspitze MK 4 4 - -
Anstellkraft max. daN 530 530 - -
Gegenspindel - Ausführung
Spindelkopf DIN 55026 (DIN ISO 702-1) Gr. - - 5 5
Futtergröße mm - - 160 160
Materialdurchlass im Zug-/Druckrohr Gegenspindel mm - - 42 42
Drehzahlbereich Gegenspindel min-1 - - 6,000 6,000
Antriebsleistung Gegenspindel kW - - 17 17
Drehmoment 60% ED Nm - - 85 85
Werkzeugrevolver
Anzahl der Werkzeuge nicht angetrieben/angetrieben   12-Dec 16/16 16/16 16/16
Schaftdurchmesser DIN 69880 mm 30 30 30 30
Werkzeughalter-Schaftquerschnitt mm 20 x 20 16 x 16 16 x 16 16 x 16
Antriebsleistung 100% ED kW 4.5 4.5 4.5 4.5
Werkzeugrevolver mit Y-Achse
Verfahrweg Y mm - + 45/- 35 - + 45/- 35
Steuerung
  Sinumerik 840 D 840 D 840 D 840 D

dz65 cnc

Arbeitsbereich   AR ARY AG AGY
Drehdurchmesser, max. mm 240 240 240 240
Verfahrweg Z mm 530 530 530 530
Verfahrweg X mm 207.5 205 205 205
Hauptantrieb - Ausführung
Drehzahlbereich min-1 5,000 5,000 5,000 5,000
Antriebsleistung kW 27 27 27 27
Drehmoment an der Hauptspindel 60% ED Nm 260 260 260 260
Hauptspindel
Spindelkopf DIN 55026 (DIN ISO 702-1) Gr. 6 6 6 6
Futtergröße mm 200 200 200 200
Materialdurchlass im Zug-/Druckrohr mm 66 66 66 66
Vorschubantrieb
Vorschubkraft X/Z/Q daN 530 530 530 530
Eilgangsgeschwindigkeit X/Z/Q m/mm 30/30/30 30/30/30 30/30/30 30/30/30
Reitstock
Aufnahme der Körnerspitze MK 4 4 - -
Anstellkraft max. daN 530 530 - -
Gegenspindel - Ausführung
Spindelkopf DIN 55026 (DIN ISO 702-1) Gr. - - 5 5
Futtergröße mm - - 160 160
Materialdurchlass im Zug-/Druckrohr Gegenspindel mm - - 42 42
Drehzahlbereich Gegenspindel min-1 - - 6,000 6,000
Antriebsleistung Gegenspindel kW - - 17 17
Drehmoment 60% ED Nm - - 85 85
Werkzeugrevolver
Anzahl der Werkzeuge nicht angetrieben/angetrieben   12/12 16/16 16/16 16/16
Schaftdurchmesser DIN 69880 mm 30 25 25 25
Werkzeughalter-Schaftquerschnitt mm 20 x 20 16 x 16 16 x 16 16 x 16
Antriebsleistung 100% ED kW 4.5 4.5 4.5 4.5
Werkzeugrevolver mit Y-Achse
Verfahrweg Y mm - + 45/- 35 + 45/- 35 + 45/- 35
Steuerung
  Sinumerik 840 D 840 D 840 D 840 D
