zyklen-maschinen

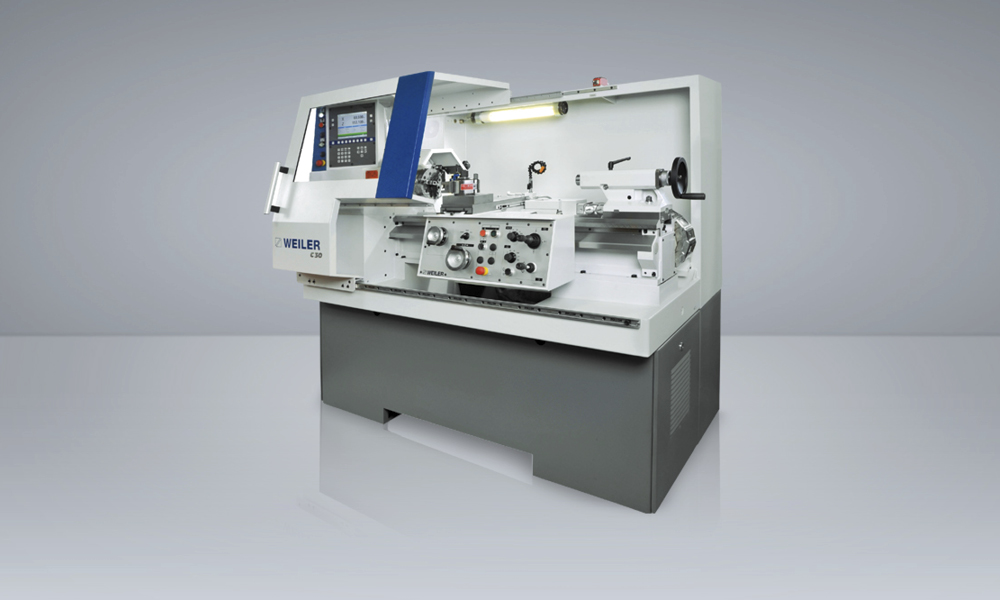

C 30 ( servokonventionell )

Werkzeugsystem/Wechselhalter: Multifix Größe B

Spitzenhöhe [mm]:165

Dreh-Umlaufdurchmesser über Bett [mm]: 330

Spindelbohrung [mm]: 40,5

Spitzenweite/Drehlänge [mm]: 750

Hauptspindel Drehzahl max. [U/min]: 4.500

Hauptspindel Leistung max. [KW]: 9

Steuerung:WEILER  C 3

Gewicht [kg]:Ca 1.300

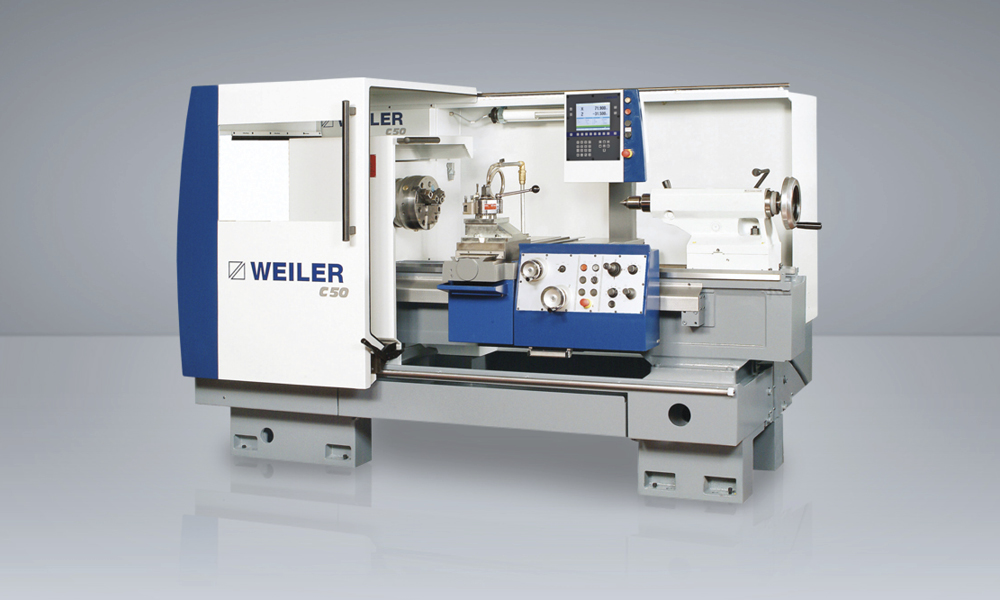

C 50 ( servokonventionell )

Werkzeugsystem/Wechselhalter: Multifix Größe B

Spitzenhöhe [mm]:280

Dreh-Umlaufdurchmesser über Bett [mm]: 570

Spindelbohrung [mm]: 83

Spitzenweite/Drehlänge [mm]: 1.000 / 2.000

Hauptspindel Drehzahl max. [U/min]: 2.500

Hauptspindel Leistung max. [KW]:   15

Steuerung:WEILER  C 3

Gewicht [kg]: Ca 3.200 / 3.700

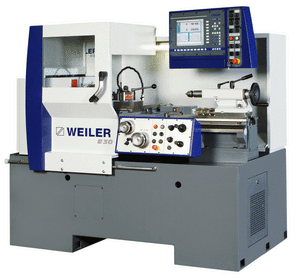

e 30

Werkzeugsystem/Wechselhalter: Multifix Größe B, diverse Werkzeugsysteme

Spitzenhöhe [mm]:165

Dreh-Umlaufdurchmesser über Bett [mm]: 330

Spindelbohrung [mm]: 40,5

Spitzenweite/Drehlänge [mm]: 750

Hauptspindel Drehzahl max. [U/min]: 4.500

Hauptspindel Leistung max. [KW]: 11

Steuerung:Weiler D 3

Gewicht [kg]Ca 1.400

e 40

Werkzeugsystem/Wechselhalter: Multifix Größe B, diverse Werkzeugsysteme

Spitzenhöhe [mm]:215

Dreh-Umlaufdurchmesser über Bett [mm]: 435

Spindelbohrung [mm]: 66

Spitzenweite/Drehlänge [mm]: 1000

Hauptspindel Drehzahl max. [U/min]: 3.500

Hauptspindel Leistung max. [KW]: 20

Steuerung:Weiler D 3

Gewicht [kg]Ca 2.700

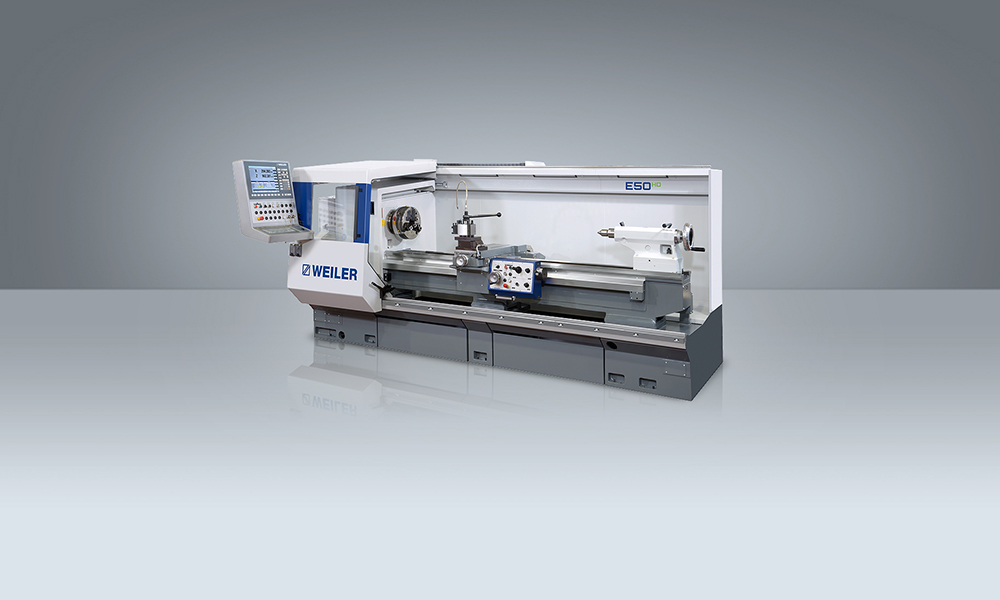

e 50 hd

Werkzeugsystem/Wechselhalter: Multifix Größe C, diverse Werkzeugsysteme

Spitzenhöhe [mm]:280

Dreh-Umlaufdurchmesser über Bett [mm]: 570

Spindelbohrung [mm]: 83

Spitzenweite/Drehlänge [mm]: 1.000 – 2.000

Hauptspindel Drehzahl max. [U/min]: 2.500

Hauptspindel Leistung max. [KW]: 20

Steuerung:Weiler D 3

Gewicht [kg]Ca  3.350 – 3.850

e 60

Werkzeugsystem/Wechselhalter: Multifix Größe C, diverse Werkzeugsysteme

Spitzenhöhe [mm]:320

Dreh-Umlaufdurchmesser über Bett [mm]: 650

Spindelbohrung [mm]: 83

Spitzenweite/Drehlänge [mm]: 1.000 – 2.000

Hauptspindel Drehzahl max. [U/min]: 2.500

Hauptspindel Leistung max. [KW]: 25

Steuerung:Weiler SL

Gewicht [kg]Ca  4.800 – 5.700

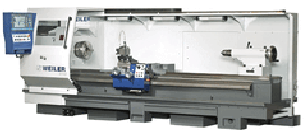

e 70

Werkzeugsystem/Wechselhalter: Multifix Größe C, diverse Werkzeugsysteme

Spitzenhöhe [mm]:350

Dreh-Umlaufdurchmesser über Bett [mm]: 720

Spindelbohrung [mm]:       106 / 165 / 216

Spitzenweite/Drehlänge [mm]: 1.000 – 4.500

Hauptspindel Drehzahl max. [U/min]: 1.800

Hauptspindel Leistung max. [KW]: 37

Steuerung:Weiler D 3

Gewicht [kg]Ca  4.500 –  7.500

e 80

Werkzeugsystem/Wechselhalter: Multifix Größe C, diverse Werkzeugsysteme

Spitzenhöhe [mm]:400

Dreh-Umlaufdurchmesser über Bett [mm]: 800

Spindelbohrung [mm]: 106 / 165 / 216

Spitzenweite/Drehlänge [mm]: 1.000 – 4.500

Hauptspindel Drehzahl max. [U/min]: 1.800

Hauptspindel Leistung max. [KW]: 37

Steuerung:Weiler D 3

Gewicht [kg]Ca  5.000 –  8.000

e 90

Werkzeugsystem/Wechselhalter: Multifix Größe D1, diverse Werkzeugsysteme

Spitzenhöhe [mm]:450

Dreh-Umlaufdurchmesser über Bett [mm]: 900

Spindelbohrung [mm]: 128 / 165 / 262 / 362

Spitzenweite/Drehlänge [mm]: 2.000 – 12.000

Hauptspindel Drehzahl max. [U/min]: 1.120

Hauptspindel Leistung max. [KW]: 45

Steuerung:Weiler D 3

Gewicht [kg]Ca  8.500 –  14.500

e 110

Werkzeugsystem/Wechselhalter: Multifix Größe D1, diverse Werkzeugsysteme

Spitzenhöhe [mm]:530

Dreh-Umlaufdurchmesser über Bett [mm]: 1.100

Spindelbohrung [mm]: 128 / 165 / 262 / 362

Spitzenweite/Drehlänge [mm]: 2.000 – 12.000

Hauptspindel Drehzahl max. [U/min]: 1.120

Hauptspindel Leistung max. [KW]: 45

Steuerung:Weiler D 3

Gewicht [kg]Ca  9.500 –  15.500

e 120

Werkzeugsystem/Wechselhalter: Multifix Größe D1, diverse Werkzeugsysteme

Spitzenhöhe [mm]:580

Dreh-Umlaufdurchmesser über Bett [mm]: 1.200

Spindelbohrung [mm]: 165 / 262 / 362

Spitzenweite/Drehlänge [mm]: 2.000 – 12.000

Hauptspindel Drehzahl max. [U/min]: 900

Hauptspindel Leistung max. [KW]: 45

Steuerung:Weiler D 3

Gewicht [kg]Ca  10.500 –  16.500

e 150

Werkzeugsystem/Wechselhalter: Multifix Größe D2, diverse Werkzeugsysteme

Spitzenhöhe [mm]:750

Dreh-Umlaufdurchmesser über Bett [mm]: 1.500

Spindelbohrung [mm]: 165 / 262 / 362 7 450

Spitzenweite/Drehlänge [mm]: 2.000 – 12.000

Hauptspindel Drehzahl max. [U/min]: 900

Hauptspindel Leistung max. [KW]: 65

Steuerung:Weiler D 3

Gewicht [kg]Ca  16.000 –  26.000

e 175

Werkzeugsystem/Wechselhalter: Multifix Größe D2, diverse Werkzeugsysteme

Spitzenhöhe [mm]:860

Dreh-Umlaufdurchmesser über Bett [mm]: 1.750

Spindelbohrung [mm]: 165 / 262 / 362 7 450

Spitzenweite/Drehlänge [mm]: 2.000 – 12.000

Hauptspindel Drehzahl max. [U/min]: 900

Hauptspindel Leistung max. [KW]: 65

Steuerung:Weiler D 3

Gewicht [kg]Ca  18.000 –  28.000
